頑丈な構造で長寿命

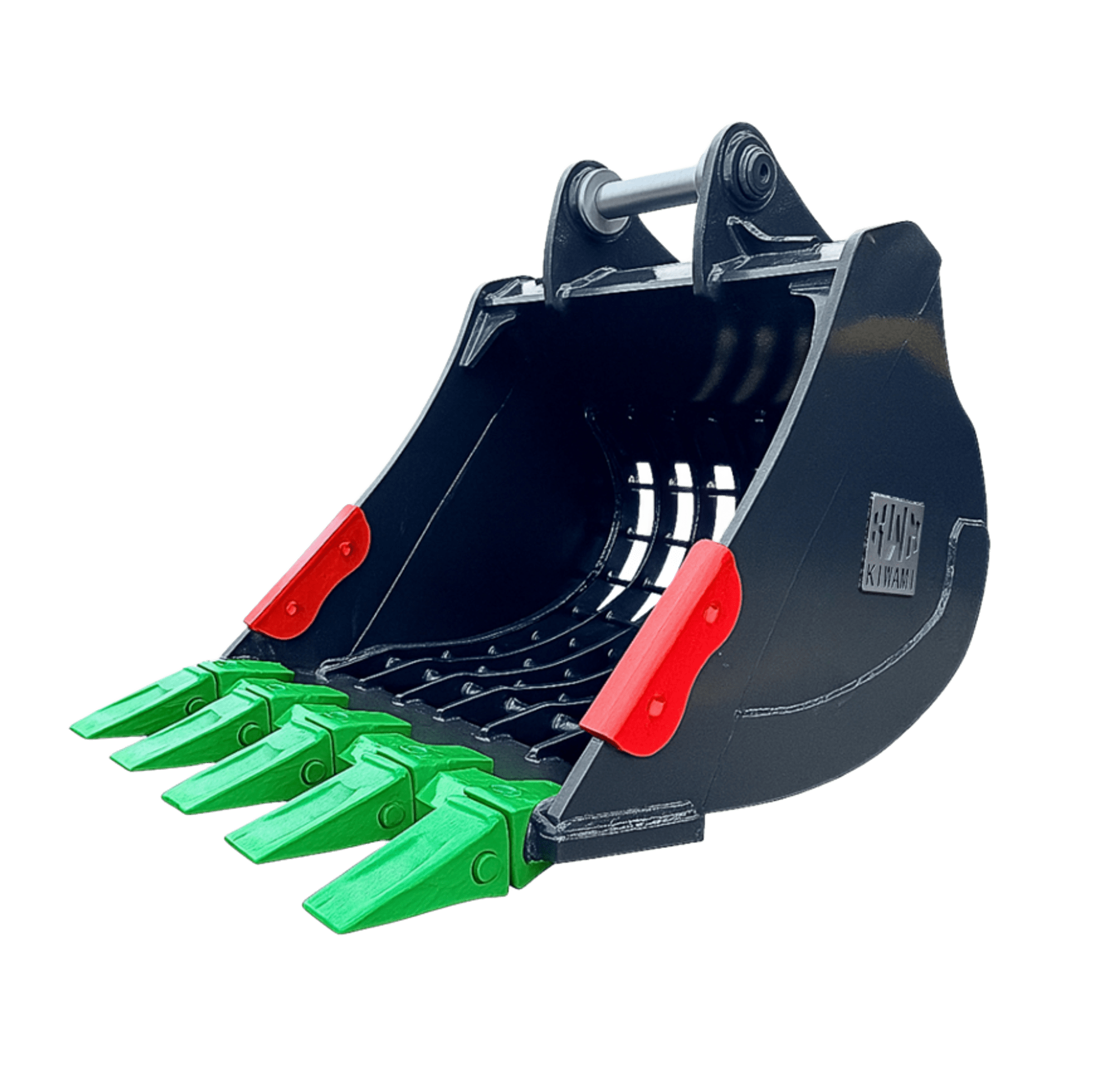

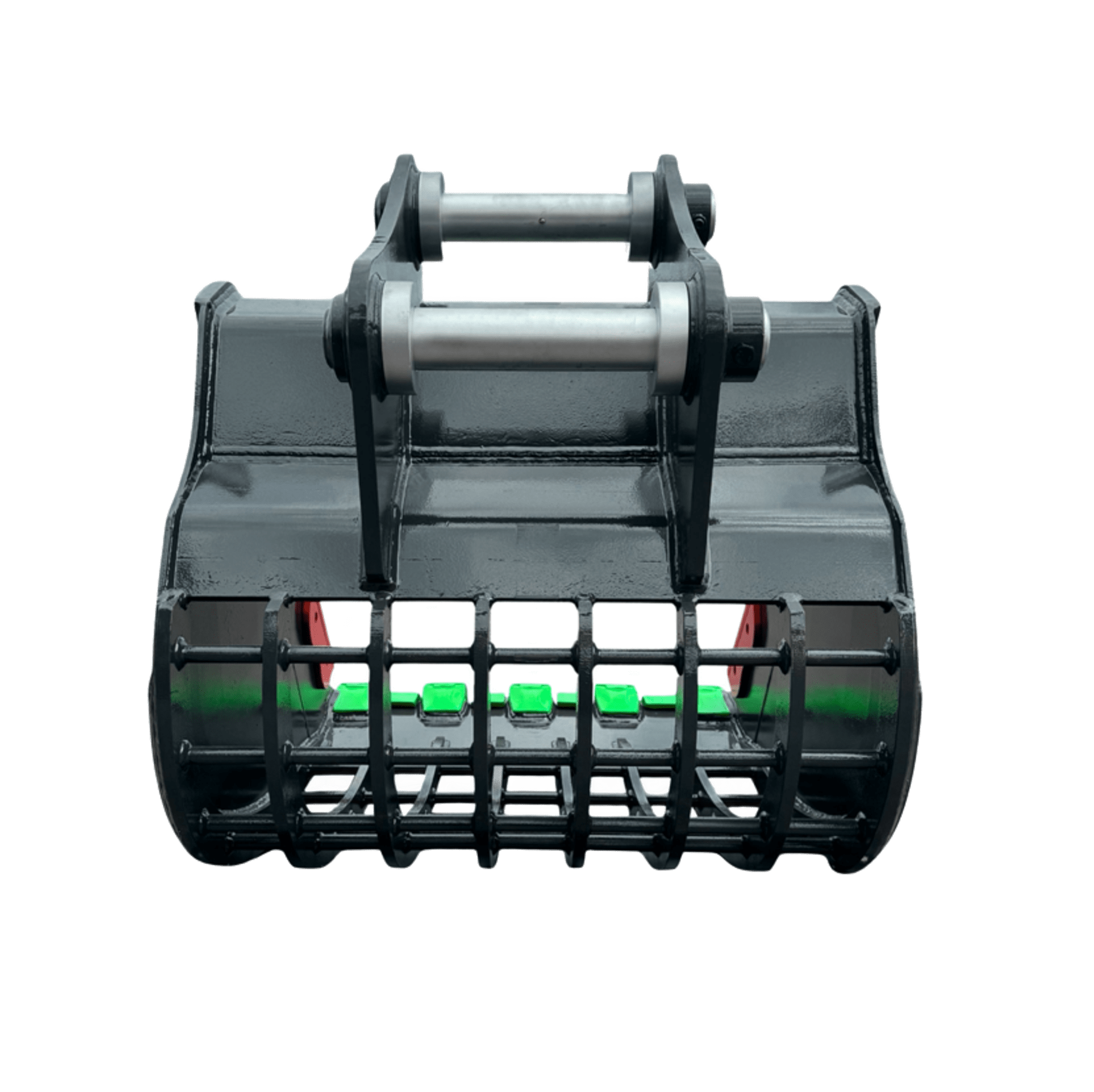

極-スケルトンバケット
取付目安：2トン～20トン
-極-スケルトンバケットの特徴
①交換簡単解体作業
ボスピン交換で、各メーカーへの取り付けに対応！即納体制を整えやすくなります。

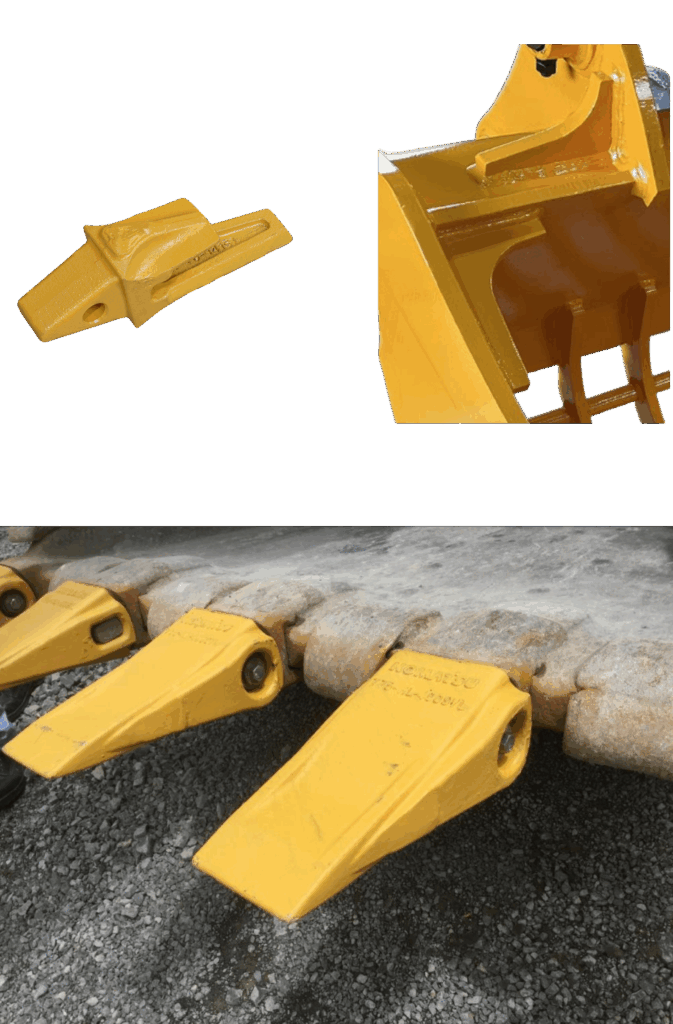

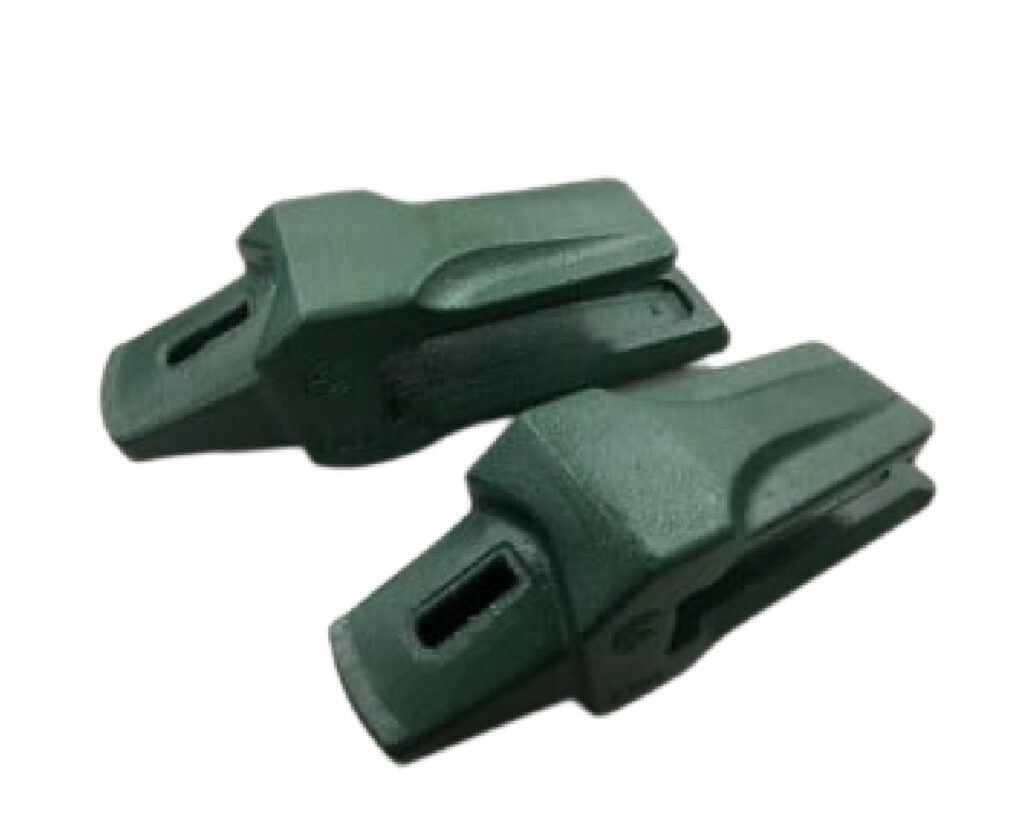

②横ピン対応
ツースは高品質鋳造品を採用。規格は日本国内で調達性の良いエスコ式を取り付けています。横ピンにも取付可能！

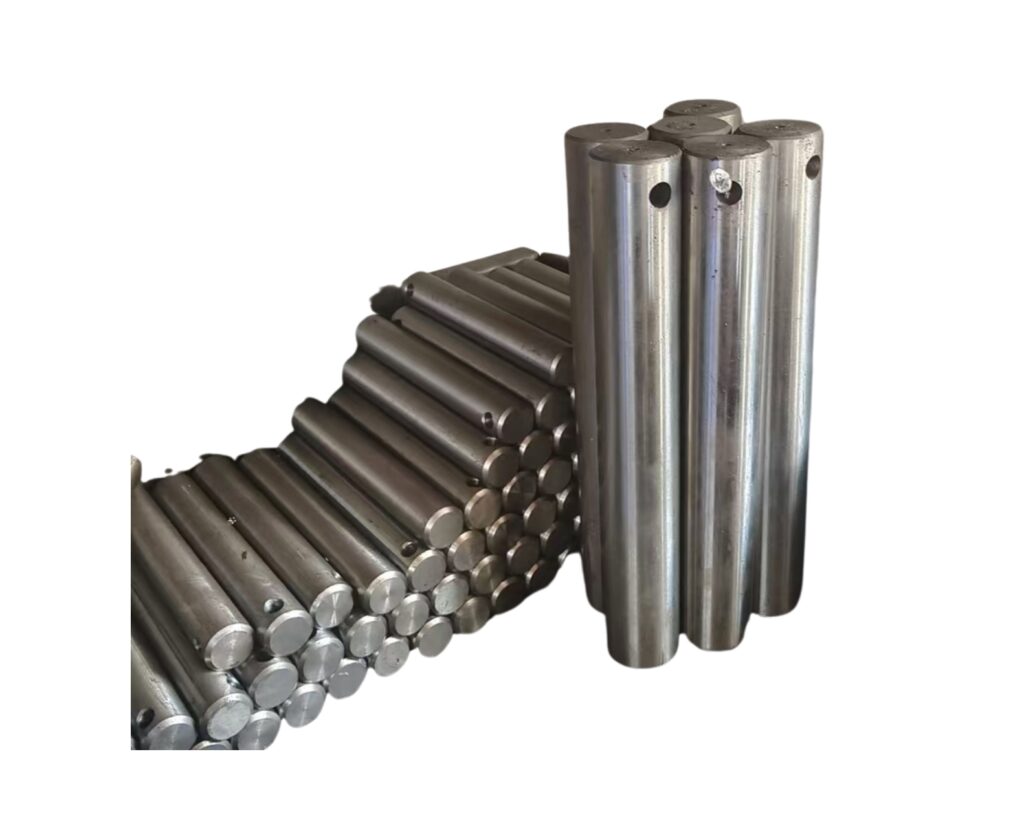

③最高強度ピン
中~大型機向けに、SCM440相当の強化ピンを 使用いたします。(オプション)

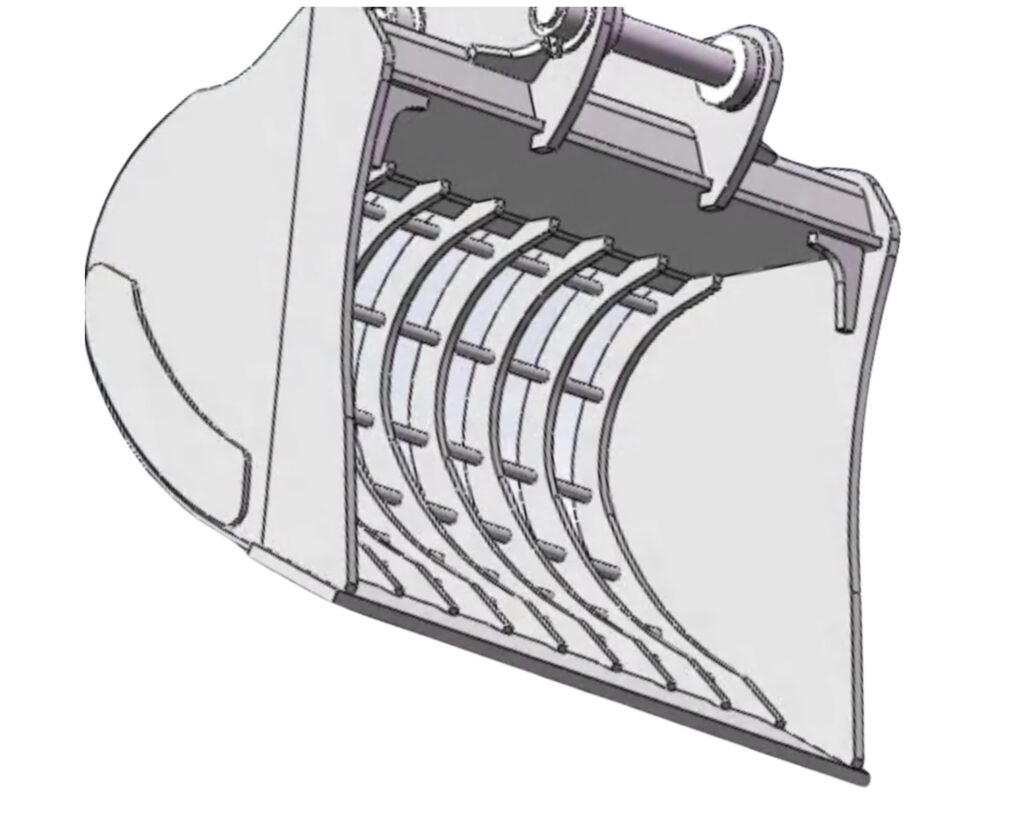

④リブ設計
バケットを内側から、サイドインナーリブで 支え全体の構造を強化する設計で耐久性が向上しています。
⑤高張力銅材
バケット全体に高張力鋼を使用し、高耐久性に優れるバケットです。
⑥リブ全周溶接
スケルトン網部のリブ厚、横軸径は、純正同様にて設計しております。
スペックおよび寸法表

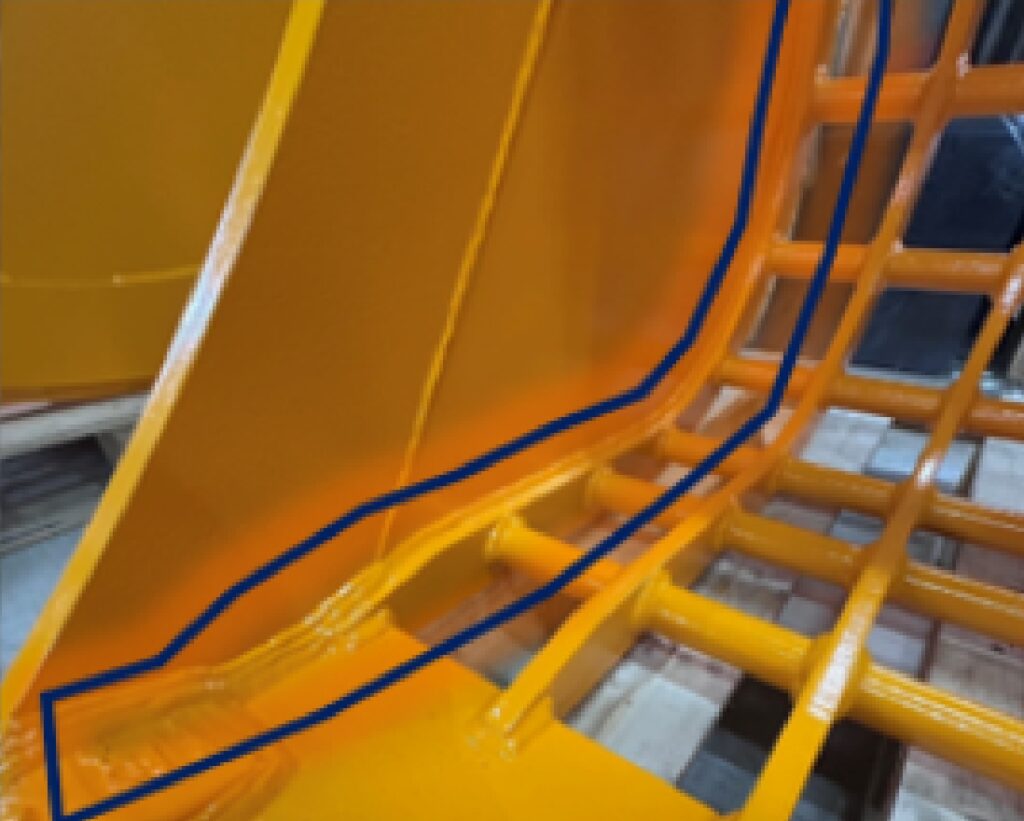

ゆがみを防ぎ、耐久性を向上
ブラケット、バケットインナーにL字補強版を溶接。

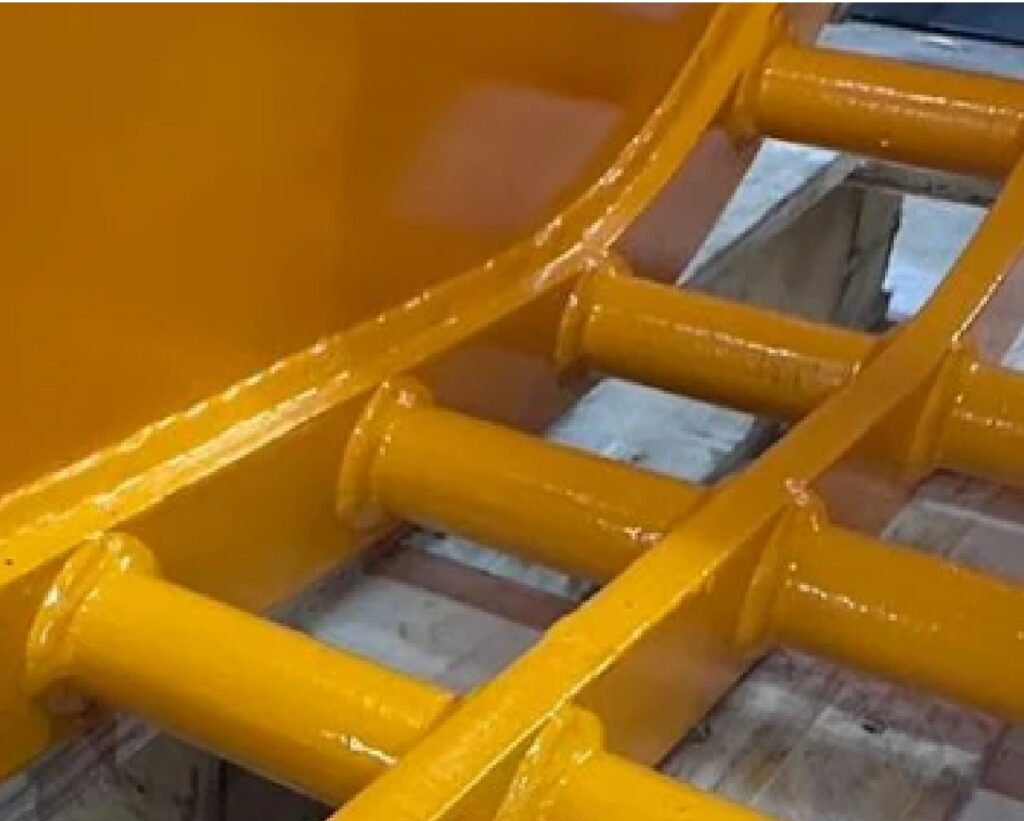

全周溶接
サイドバーと縦リブを全周溶接で耐久性強化。
ピンボス交換式
ボスピン交換式で各ショベルメーカーに対応。
抜群の耐久性
インナー両サイド補強リブでバケットの全体構造をサポート。
本体一体鋼板
補強版の下まで、一体鋼板を使用しており強度UP。
| 型式 | クラス(t) | ピン径(φ) | 網目 (mm) | バケット幅 (mm) | 重量(kg) | ツース |
|---|---|---|---|---|---|---|
| KWSB-30 | 2.5-3.5 | 35 | 60x60 | 508 | 113 | 18S |
| KWSB-30 | 2.5-3.5 | 35 | 80×80 | 468 | 109 | 18S |
| KWSB-40 | 4-4.5 | 45 | 60x60 | 596 | 185 | 18S |
| KWSB-40 | 4-4.5 | 45 | 80×80 | 620 | 173 | 18S |
| KWSB-70 | 6-7 | 50 | 100x100 | 612 | 249 | 25S |
| KWSB-70 | 6-7 | 50 | 80×80 | 696 | 260 | 25S |
| KWSB-70 | 6-7 | 50 | 50x 50 | 672 | 278 | 25S |
| KWSB-130 | 10-14 | 65 | 100x100 | 868 | 488 | 30S |
| KWSB-130 | 10-14 | 65 | 100x150 | 868 | 478 | 30S |
| KWSB-200 | 20 | 80 | 100x100 | 1030 | 945 | 30S |
| KWSB-200 | 20 | 80 | 100x150 | 1030 | 945 | 30S |
