次世代の操作性を実現する
「極チルトローテーター」
取付目安：2トン～22トン
配管2本で、
360°回転＋45°チルト！
-パイロットバルブ増設不要。
油圧クイックヒッチ着きの革命的チルトローテーター誕生！
簡単施工で最大可動。現場の常識を変える！現場の生産性を最大限に引き出すソリューションをお届けします。
標準装備
クイックヒッチ制御 セーフティロッカースイッチ
極-KIWAMI
チルトローテーター専用エルゴノミクスジョイスティック

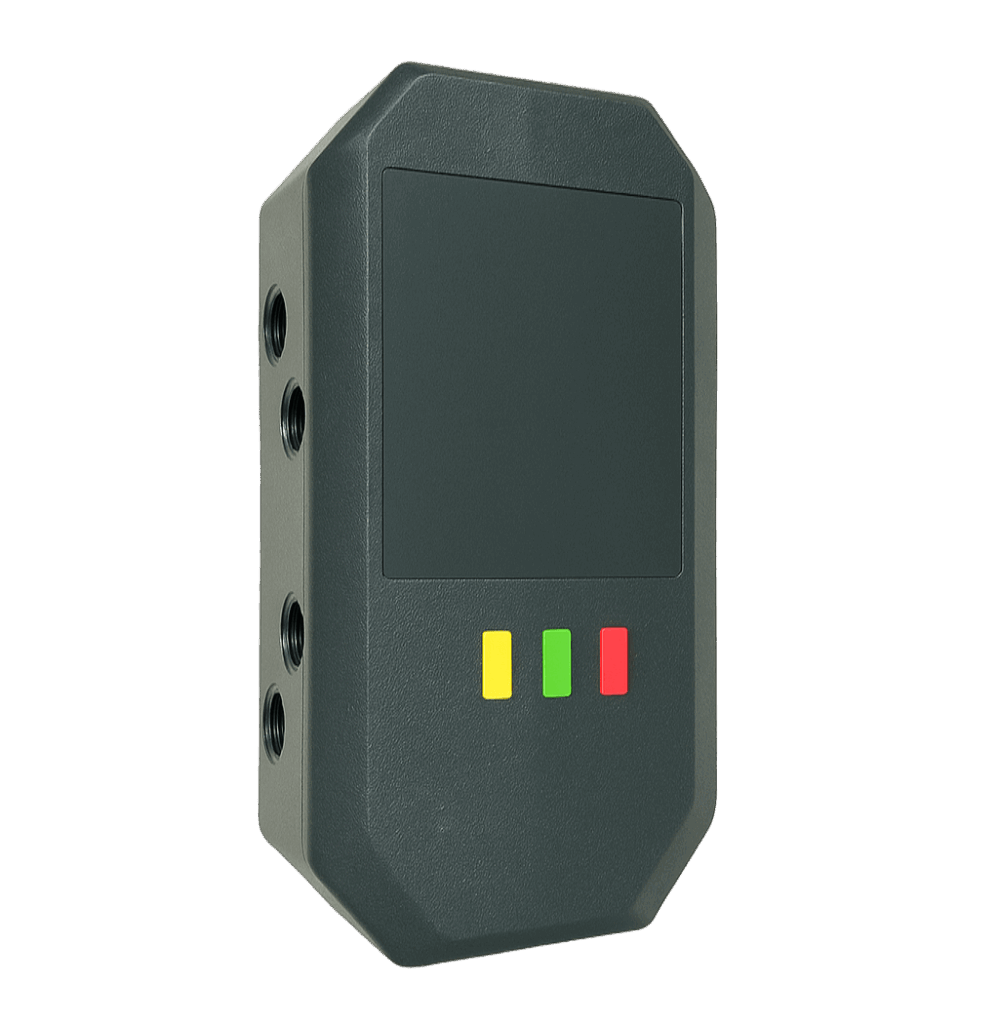

メインコントローラー
メインシステムブレーン
標準装備

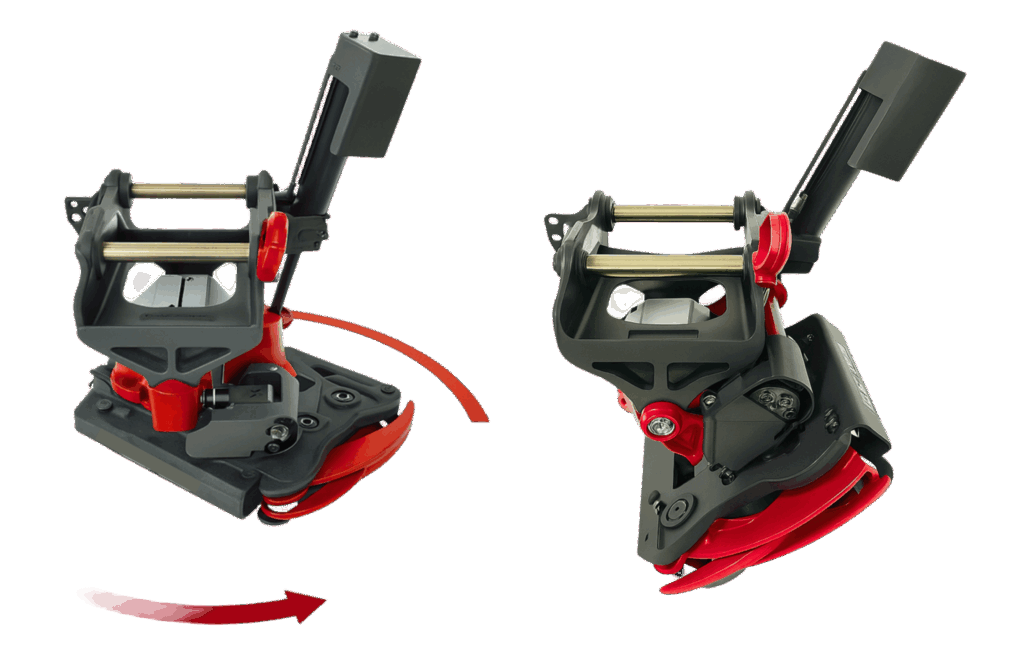

旋回、45°チルトを自由自在に！
複合操作を可能にする独自のソレノイドバルブ
スペックおよび寸法表

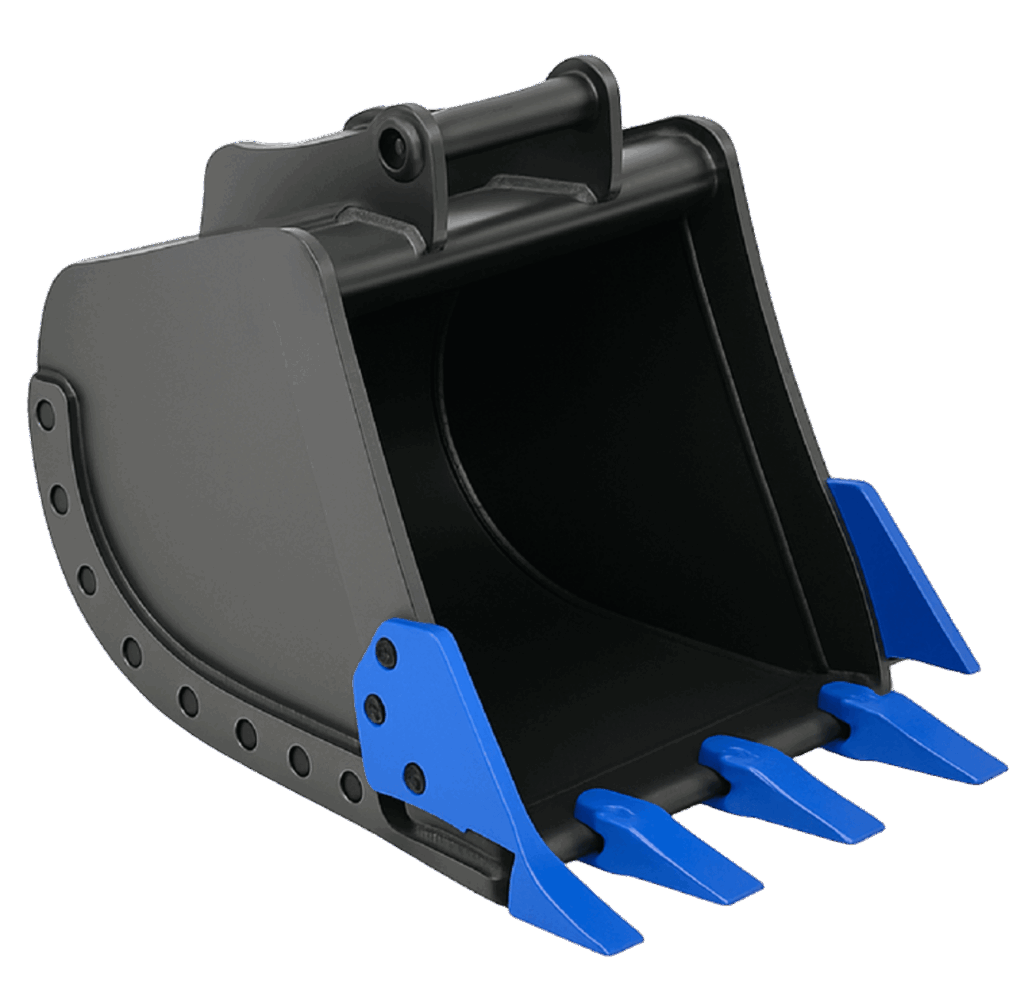

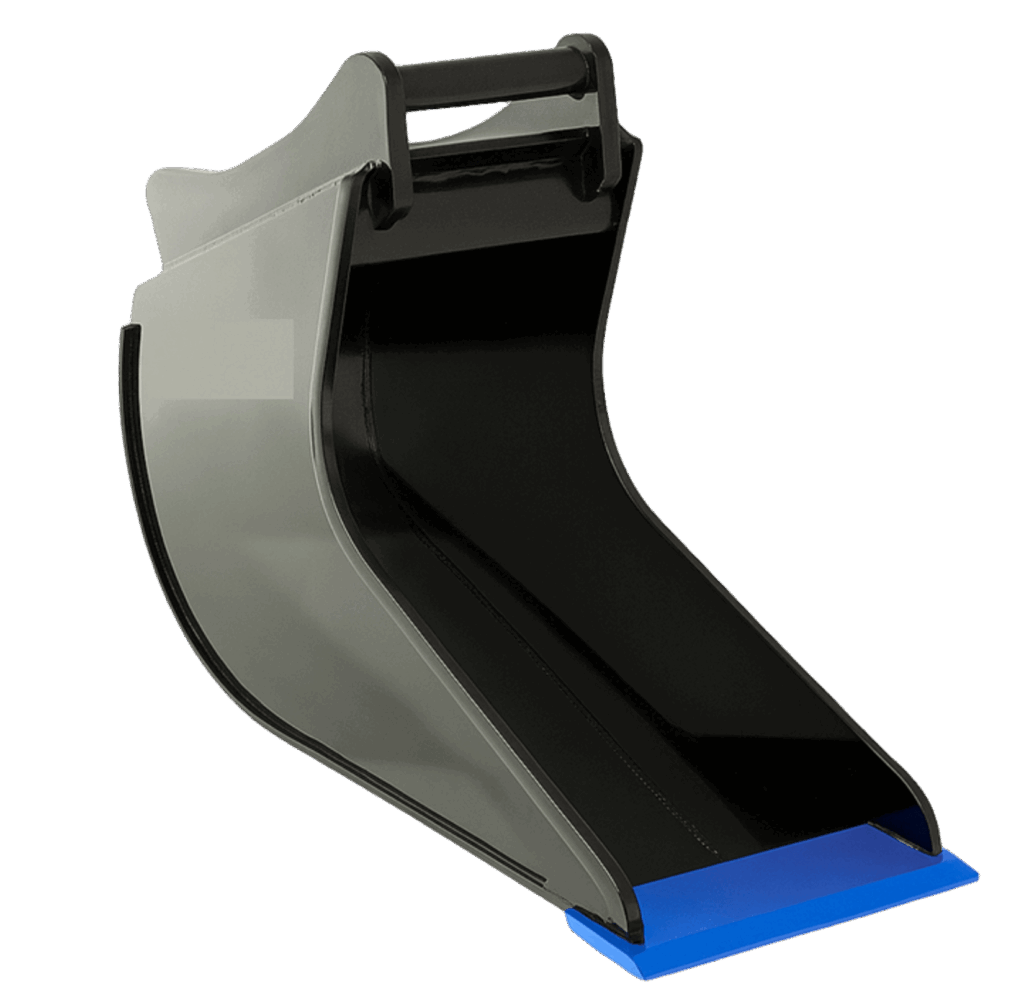

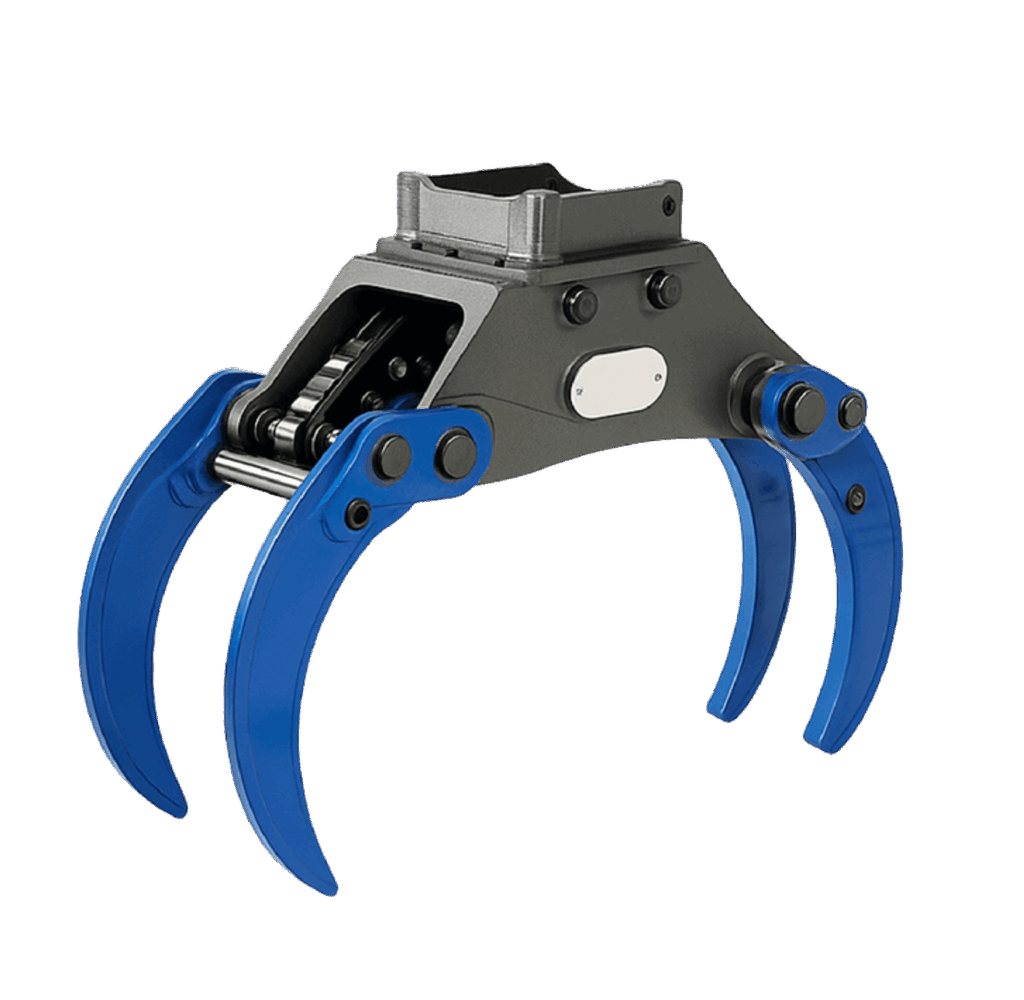

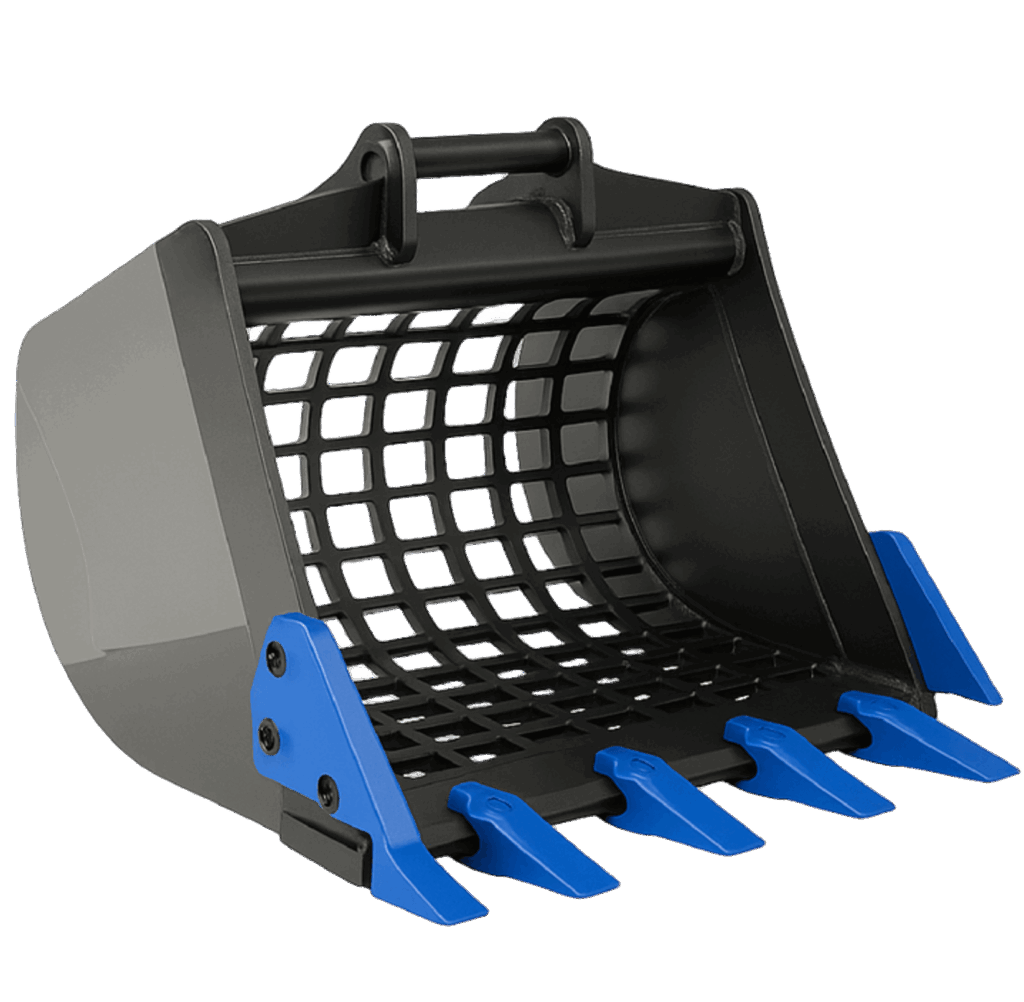

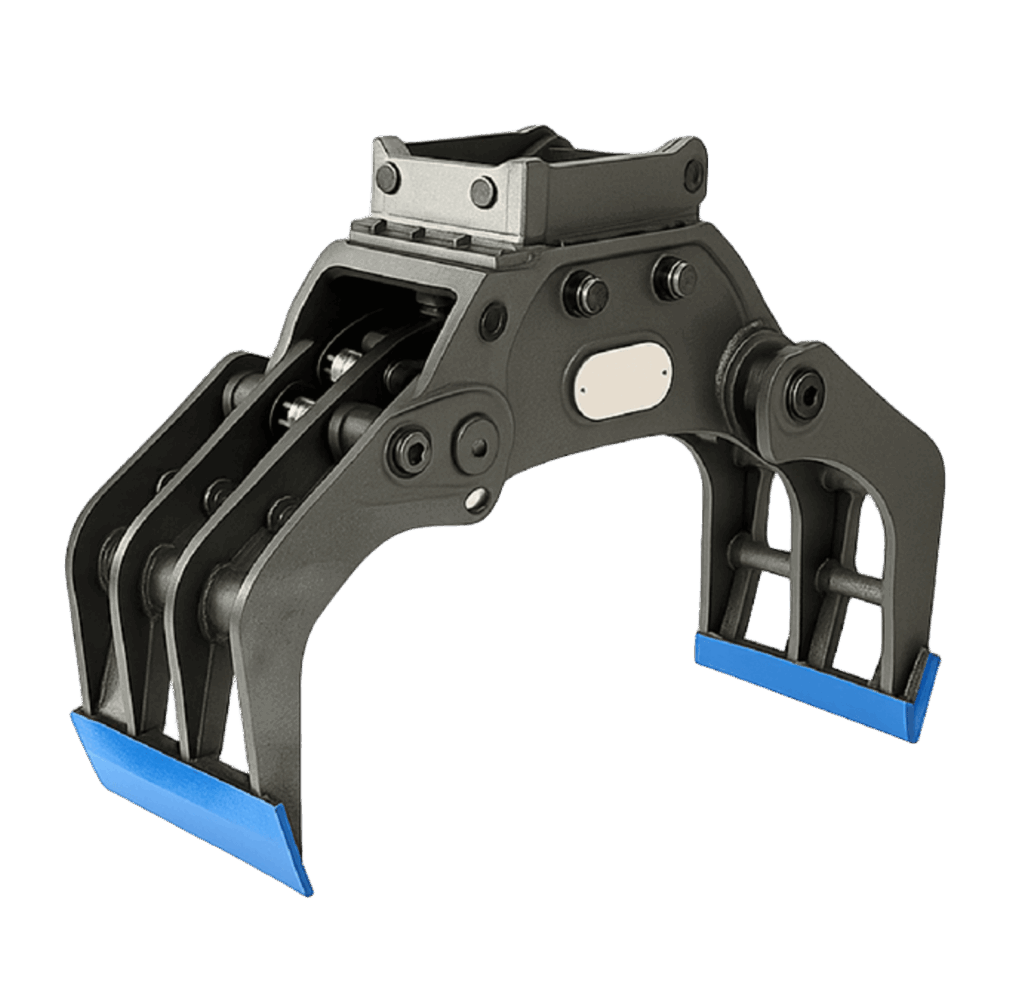

■様々なアタッチメントに取付可能
■標準／変換ブラケット
ユーザーのニーズに応える２種類のブラケットをご用意しております。
| KWTR020 | KWTR050 | KWTR070 | KWTR150 | KWTR200 | |
|---|---|---|---|---|---|
| クラス/t | 2-4 | 5-7 | 6-9 | 12-15 | 18-22 |
| ピン径φ | 30-35 | 40-50 | 40-50 | 60-65 | 70-80 |
| アーム幅/mm | 100-150 | 150-250 | 150-250 | 220-270 | 300-340 |
| ヒッチ側ピン径/φ | 35 | 40 | 45 | 60 | 70 |
| ヒッチ幅/mm | 160 | 200 | 200 | 265 | 325 |
| ヒッチ側ピン間距離/mm | 240 | 305 | 305 | 405 | 425 |
| 最大チルト角/° | ±45 | ±45 | ±45 | ±45 | ±45 |
| 最大使用圧力/Mpa | 21 | 22 | 22 | 22 | 22 |
| グラップル開口幅/mm | 330 | 310 | 310 | 500 | 565 |
| グラップル許容重量/kg | 80 | 120 | 120 | 250 | 350 |
| 本体重量/kg | 125 | 275 | 275 | 595 | 680 |
| シリンダー | シングル | シングル | シングル | ダブル | ダブル |

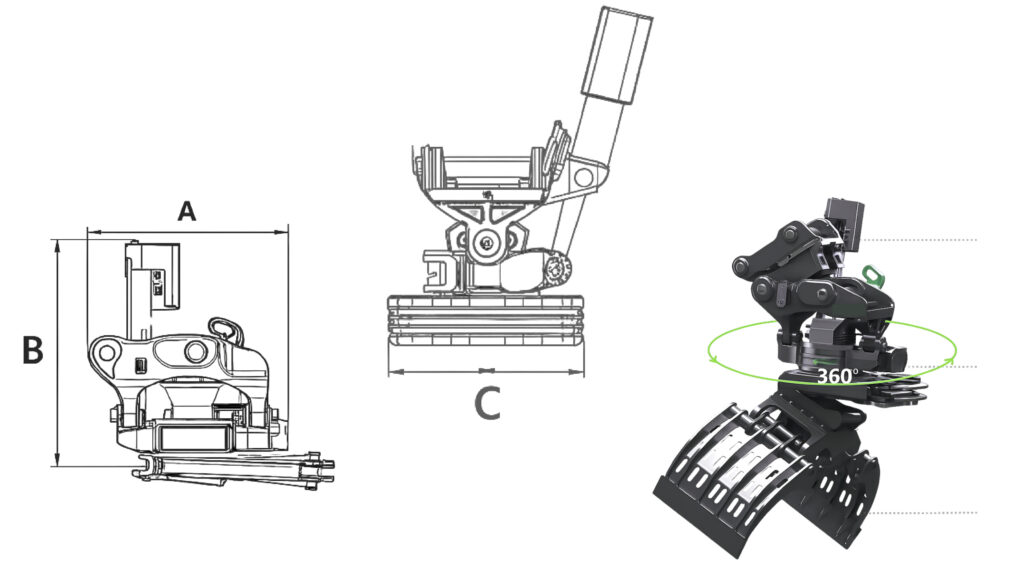

| 寸法 A | 612 | 635 | 700 | 890 | 933 |
| 寸法 B | 720 | 869 | 878 | 950 | 1060 |
| 寸法 C | 360 | 447 | 451 | 639 | 645 |
